Beschreibung zu Drehtorantrieb Cardin KT-BL3924MCB:
Vollständiges Drehtorantriebs Set mit Hebelarm KIT für zweiflügelige Tore bis max. 5m / 400kg pro Flügel. Die neu entwickelten Drehtorantriebe können Ihre Tore mit einem Öffnungswinkel von max. 130° öffnen. Für eine 90° Öffnung benötigt dieser inkl. Softlauf 20 sec. Die Stromversorgung an der Steuerung beträgt 230V. Der Motor ist ein Selbsthemmender Motor. Elektromechanischer Antrieb mit 24V- Motor.
Selbsthemmender Master-Antrieb kontrollierbar über Encoder. Ideal für die Anbringung an großformatigen Pfeilern mit gegenüber der Pfeilerkante innen liegenden Scharnieren. Ideal auch für Tore mit Elektroschloss, einer Flügellänge von bis zu 5m und max. 400kg Flügelgewicht.

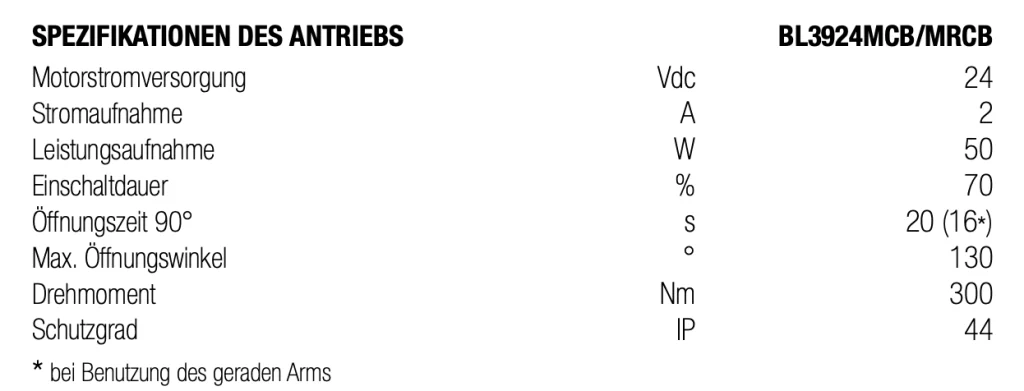

- Motorstromversorgung: 24 Vdc
- Stromaufnahme: 2 A
- Leistungsaufnahme: 50 W
- Einschaltdauer: 70 %
- Öffnungszeit 90°: 20 s
- Max. Öffnungswinkel: 130°
- Drehmoment: 300 Nm
- Schutzgrad des Gehäuses: IP 44
- Anzahl Funkkanäle: 4
- Frequenz: 433,92 MHz
- Anzahl der frei programmierbarer Tasten: 4
- Gehäuse aus schlagfestem Kunststoff
- Batterietyp: 3V Lithium-Batterie CR2032
- Reichweite: bis zu 150 m
- Außenabmessungen: 35 x 80 x 11 mm
- Infrarotstrahlung mit GaAs-Diode (Galliumarsenid), mit Träger auf 25 kHz und Modulation auf 70 Hz
- Wellenlänge der Infrarotstrahlung: 950 nm
- Stromversorgung: 12 – 24 Vac/dc.–Max
- Umschaltleistung des Relais bei Widerstandsbelastung: 28W in dc/60VA in ac
- Höchstspannung 30 Vac/dc
- Höchststrom 500 mA
- Ansprechzeit: 30 ms (einzelne Lichtschranke);100 ms (Multiplex-System)
- Aufnahmen: 12 Vac/dc, 51 mA der Empfänge 31 mA der Sender 24 Vac/dc, 53 mA der Empfänger 33 mA der Sender
- Betriebstemperatur: -10…+55 °C
- Schutzgrad IP55
- Reichweite: 10 m unter allen Bedingungen, auch bei dichtem Nebel, Regen oder Staub
- Grüne Led zur Anzeige anliegender Spannung
- DIP-SWITCH “D2” für die Multiplex-System-Konfiguration Nebel, Regen oder Staub
- Verstärkte Stromversorgung, um Spannungen bis zu 40 Vdc oder 28 Vac auszuhalten
- Abmessungen 50 x 90 x 40mm
- Stromversorgung: 24 Vac-dc / 230 Vac
- Stomaufnahme: 130 mA / 40 mA
- Leistung: 3 W / 9 W
- Frequenz der Antenne: 433 MHz
- Anzahl der LEDs: 12
- Schutzgrad: IP54
- Abmessung: 114x138x55 mm (BxHxT)
Vorteile:
Rundum sorglos
Das Kit enthält alle Bestandteile für eine sichere Toranlage
Sofort einsatzbereit
Einfaches Programmierung mithilfe des Displays!
Perfekte Abstimmung
Die einzelnen Komponenten passen optimal zusammen
Design
Edles Design
Bedienung
Einfaches öffnen des Tores durch Betätigung der Taste
Markenqualität
Made in Italy
Lieferumfang:
- 1x Selbsthemmender Master-Antrieb Cardin BL3924MCB
- 1x Selbsthemmender Slave-Antrieb Cardin BL3924S - für die Automatisierung des zweiten Flügels
- 2x Gelenk Hebelarm - Standard
- 2x 4-Kanal Handsender 433Mhz - Cardin S504C4
- 1x Lichtschrankenpaar - Cardin CDR999
- 1x LED-Warnlicht - Cardin ICON
- 1x 10 Meter Verbindungskabel
- 1x Internationales Hinweisschild
Alu-Gelenk Arm
Notstrom Batterie – Für den Betrieb bei eines Stromausfalles!
Einfache Montage durch eine Montageplatte
Selbstprogrammierung mittels LCD-Graftidisplay
